2007 April 20.
Die Zeigerstellung:

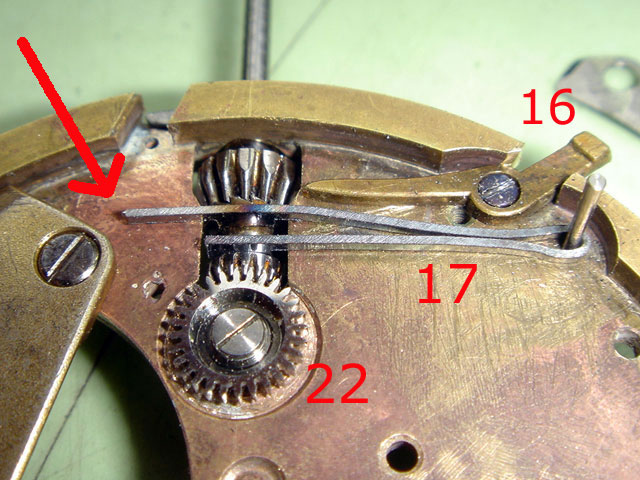

Die Schleifenfeder wird nachdem ihre Federspannung gefunden (gefeilt) ist
, noch gekürzt, siehe Pfeil.
Anzufertigen waren:

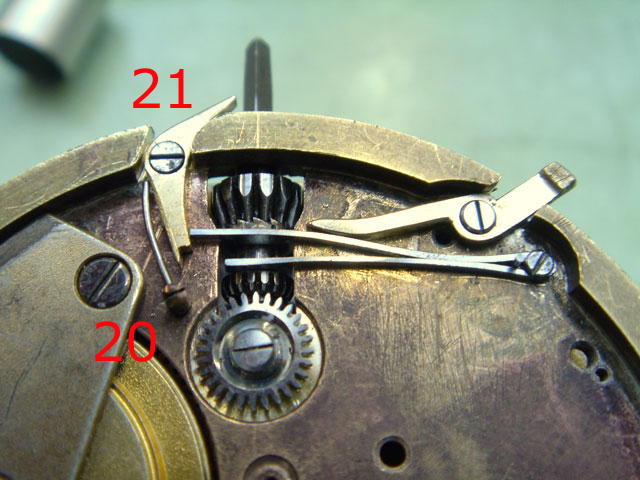

(20) Die kleine Feder, sie ist der originalen nachgebildet und steckt in der originalen Bohrung. Es ist keine Schraube nur ein konischer Stift der fest einsteckt. Er lässt sich schwer drehen. Dafür der Schlitz im Kopf. So läßt sich eine Vorspannung einrichten, die auf den Auslösehebel wirkt.
(21) Der Auslösehebel fehlte. Dieser hält die Schleifenfeder in Position bzw. löst sie wieder und das Aufziehsperrteil bewegt sich aus dem Eingriff heraus.
(22) Das Zeigerstellrad ist zu klein. Das erkennt man auch an der originalen, größeren Ausdrehung.
<<
>>
<<
